OCIで利用可能なゲートウェイ

こんにちは!テリロジーのY.Tです。

今回はOCIでのネットワーク接続方法についてまとめたいと思います。

ここでは、以下のゲートウェイを利用したユースケースについて整理して記載したいと思います。

1.ゲートウェイの種類

2.インターネットゲートウェイ

3.NATゲートウェイ

4.サービスゲートウェイ

5.動的ルーティングゲートウェイ

6.ローカルピアリングゲートウェイ

7.APIゲートウェイ

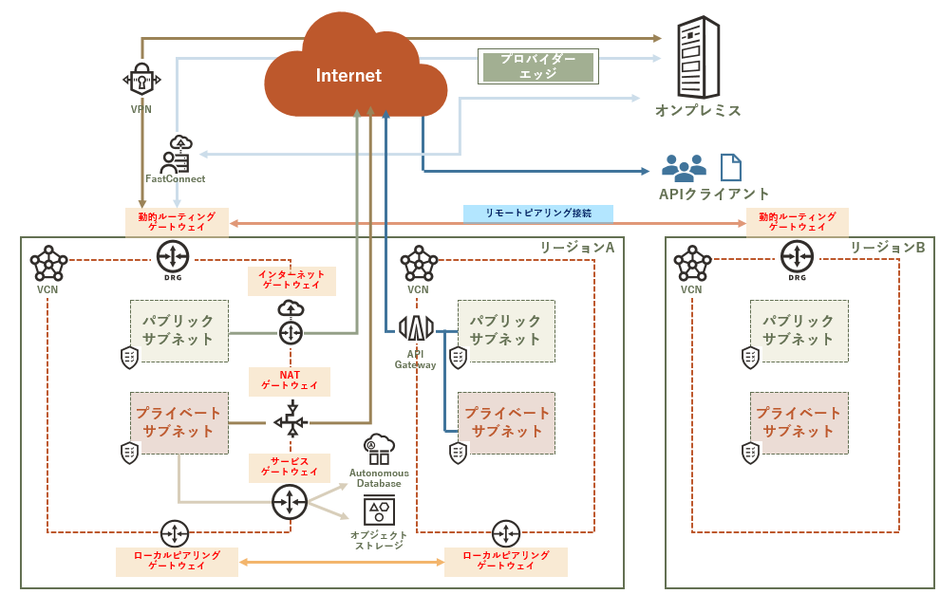

1.ゲートウェイの種類

ゲートウェイやルートテーブルなどはVCN内で設定していきます。

OCIには主に以下のゲートウェイがあり、利用ケースに合わせて選択します。

インターネットゲートウェイ:インターネット経由での通信が必要な場合

NATゲートウェイ:インターネット接続は必要だが、インターネットからの通信は必要ない場合

サービスゲートウェイVCNと同じリージョン内のOCI上のサービスに対してプライベートアクセスする場合

動的ルーティングゲートウェイオンプレミス環境からVPN接続やFastConnectを利用し、オラクルプロバイダ

                ネットワークを介してVCNに接続する場合や、異なるリージョン内にある

                2つのVCNを接続する場合

ローカルピアリングゲートウェイ:同一リージョン内にある2つのVCNを接続する場合

APIゲートウェイ:セキュアなAPIを作成・公開し、バックエンド(OKE、Computeなど)のAPIを集約したり、API経由でOracle Functionsを利用したい場合

また、それぞれのゲートウェイ作成後は以下を設定します。

・ルートテーブル:ゲートウェイ、もしくはプライベートIPアドレスを指定

・セキュリティリスト:イングレス(受信)、エグレス(送信)ルールで通信を許可するIPアドレスを指定

・サブネット:CIDRブロック、ルートテーブル、セキュリティリストなどを指定

2.インターネットゲートウェイ

インターネットからパブリックIPアドレスをもつリソースに対して接続する際には、インターネットゲートウェイを

通して接続します。Oracle Cloudで作ってみた その1:仮想クラウド・ネットワーク編にも説明がございますが、

OCIコンソール左メニューの「ネットワーキング」>「概要」の「インターネット接続性を持つVCNの作成」から、

インターネット接続に必要なコンポーネントである、VCN、ルートテーブル(セキュリティリスト含む)、

インターネットゲートウェイが作成可能です。

ここでは、手動でインターネット接続可能な環境を以下の手順で設定していきます。

1.インターネットゲートウェイの作成

パブリックサブネットを作成するVCNを選択し、インターネットゲートウェイを作成していきます。

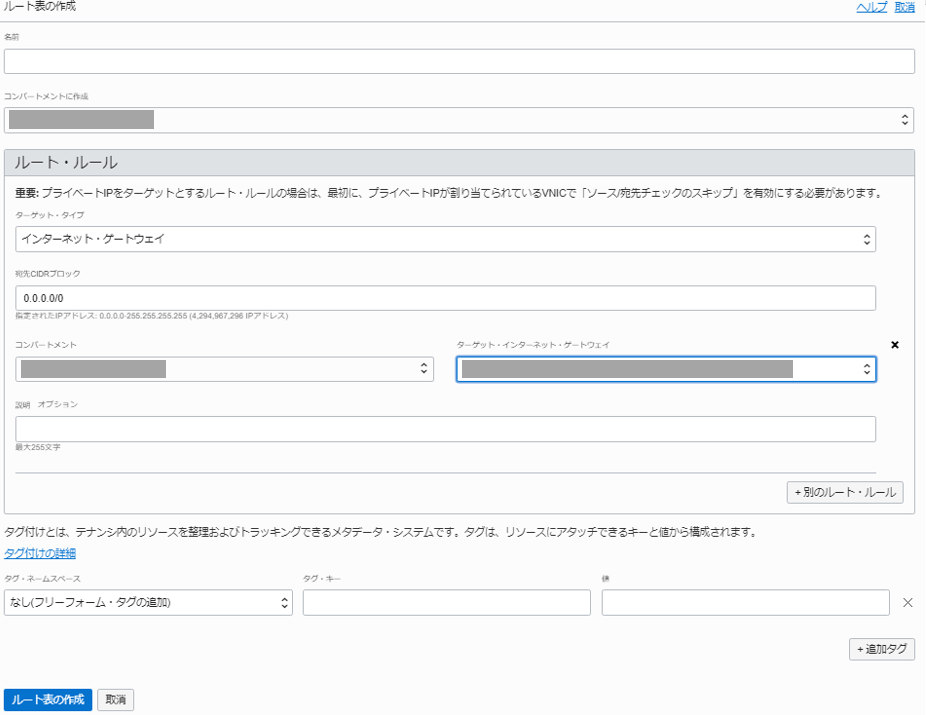

2.ルートテーブルの作成

作成したインターネットゲートウェイを指定し、宛先CIDRブロックを0.0.0.0/0に設定します。

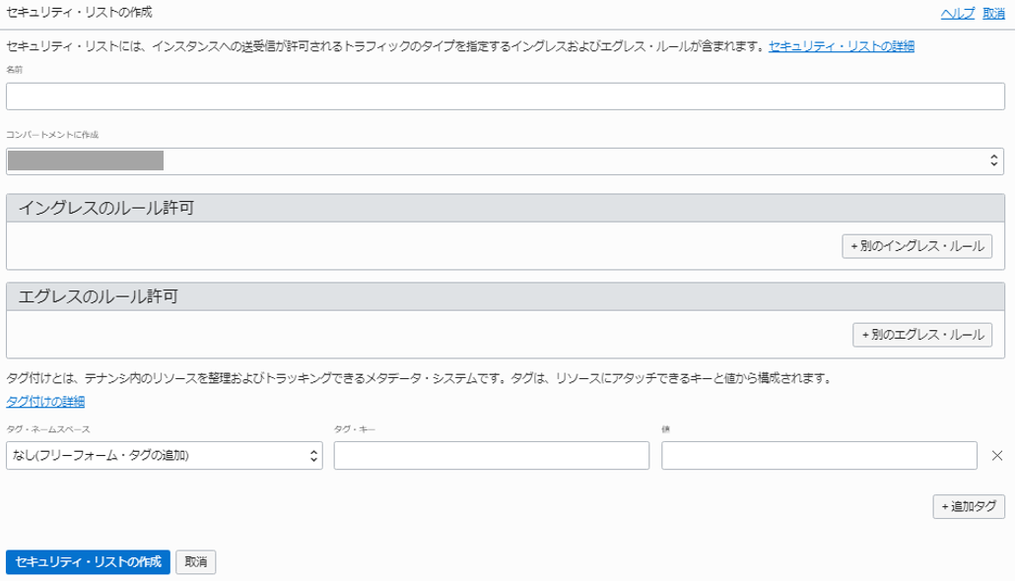

3.セキュリティリストの作成

イングレス(受信)、エグレス(送信)ルールを設定し、IPアドレスで通信をフィルタリングします。

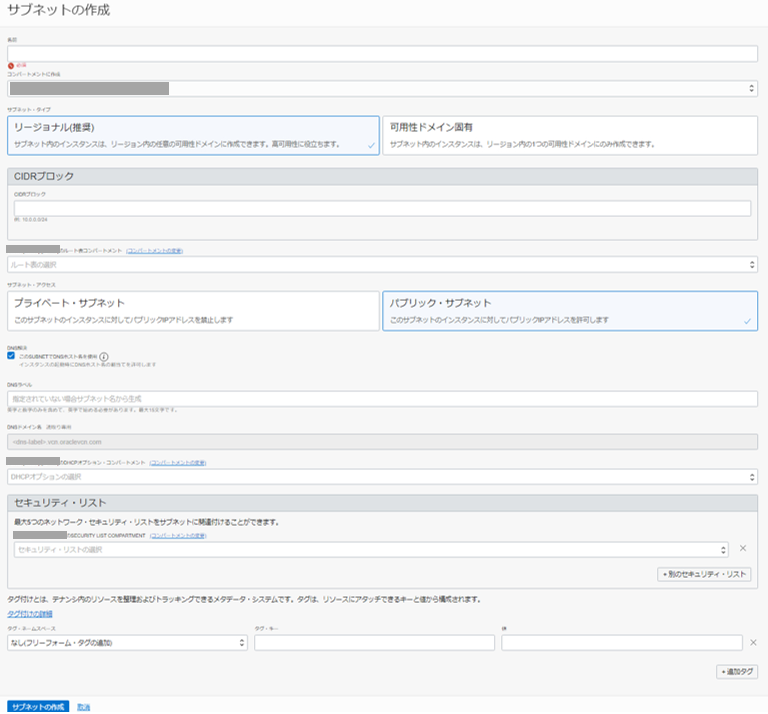

4.パブリックサブネットの作成

IPアドレスを設定し、作成したルートテーブル、セキュリティリストを指定して保存します。

手順完了後、上記で設定したサブネットに作成したパブリックIPアドレスをもつインスタンスからインターネット接続が可能になります。

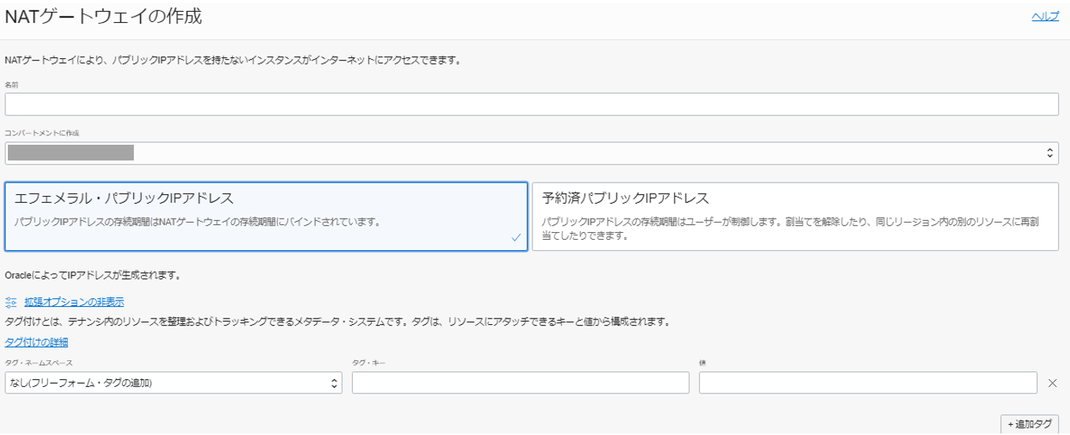

3.NATゲートウェイ

アップデートのみの通信など、インターネット接続は必要ですが、インターネットには公開する必要がないリソースに対して設定します。NATゲートウェイで利用するIPアドレスはOCI上で自動的に割り当てられ、選択や変更することはできません。

NATゲートウェイを利用するリソースに付与するパブリックIPアドレスは「エフェメラル・パブリックIPアドレス」、または「予約済パブリックIPアドレス」から選択できるようになっています。

・エフェメラル・パブリックIPアドレス:エフェメラル・パブリックIPアドレスを選択した場合、
                   NATゲートウェイの削除時に対象のパブリックIPアドレスは開放される

・予約済パブリックIPアドレス:自動で割り当てられるパブリックIPアドレスを予約し、予約済パブリックIP
               アドレスとして設定しておくことで、OCI上のリソースに割り当てすることが
               可能。また、リソースが終了時に開放されるエフェメラルパブリックIPアドレス
               と異なり予約済パブリックIPアドレスは再割り当てが可能。

NATゲートウェイを利用する手順は以下です。

1.NATゲートウェイの作成

2.ルートテーブルを新規に作成し、NATゲートウェイ経由で通信する宛先CIDRブロック(通常は0.0.0.0/0)を指定

3.セキュリティリストでエグレスルールを作成し、宛先のパブリックIPアドレスを制御

4.パブリックサブネットを作成し、NATゲートウェイを紐づけたルートテーブルを指定

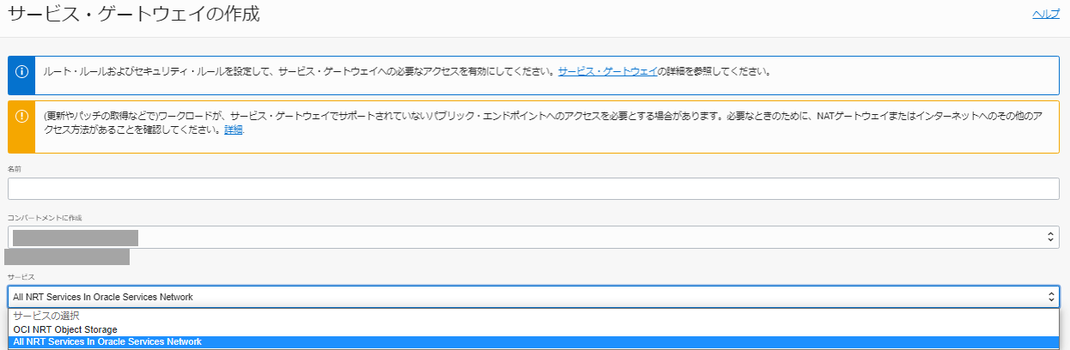

4.サービスゲートウェイ

VCNと同じリージョン内のオブジェクトストレージ、Autonomous DatabaseなどのOCI上のサービスに対して、

パブリックIPアドレスを持たないプライベートサブネット内のリソースからプライベートアクセスが可能です。

サービスからは以下の2つから選択可能です。

・OCI NRT Object Storage:オブジェクトストレージに対してのアクセス

・ALL NRT Services In Oracle Services Network:Autonomous Databaseなどその他サービスに対してのアクセス



サービスゲートウェイ作成後は、ルートテーブルとセキュリティリストを作成、もしくは更新し、

サブネットに紐づけます。

5.動的ルーティングゲートウェイ

オンプレミス環境からVPN接続やFastConnectを利用し、オラクルプロバイダネットワークを介してVCNに接続する場合や、異なるリージョンにある2つのVCNをプライベートで接続する場合にも利用します。

1つのVCNに対して1つの動的ルーティングゲートウェイを設定することができ、VPNとFastConnect両方を利用する

場合も1つの動的ルーティングゲートウェイに設定します。

FastConnectとは?

データ・センターとOracle Cloud Infrastructureとの間に、専用のプライベート接続ができるサービスであり、

プライベートやインターネット経由での接続が選択できます。他のクラウドサービスでも同様のサービスを

提供しており、AWSではDirect Connectになります。FastConnectを利用した専用線接続を提供している

プロバイダはこちらから確認可能です。

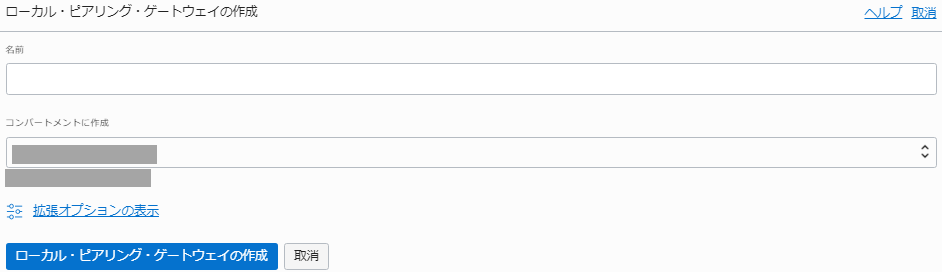

6.ローカルピアリングゲートウェイ

CIDRが重複していない、同一リージョン内にある2つのVCNをプライベートで接続する場合に利用します。

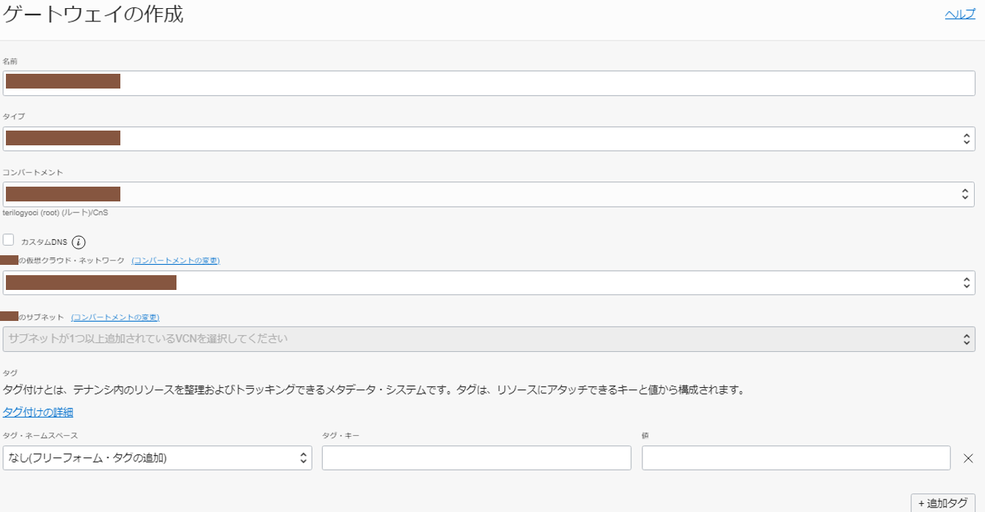

7.APIゲートウェイ

APIを作成し公開する場合に利用できます。単一のAPIゲートウェイで複数のバックエンドサービスのAPIを呼び出すことができます。

以上になります。今回は主なゲートウェイについて、ご紹介しました!

最後までお読みいただき、ありがとうございました。🙇
