OCIのモニタリング機能を利用したアラームの作成方法

こんにちは!テリロジーのY.Tです。

今回はOCIのモニタリング機能について、ご紹介をしていきます。



OCIのインスタンスやブロックボリュームなどのサービスは、デフォルトでモニタリング機能が有効になっており、OCI Webコンソールの「モニタリング」から、インスタンスにかかっている負荷、ブロック/ブートボリュームの

スループットの確認や、負荷がかかったことを検知し、メールでアラームを送信することなどができます。

また、パブリックIPアドレスをもつインスタンスに対して。ping、もしくはhttp(s)によるヘルスチェックも可能です。

ここでは、「モニタリング」ページでできることのご紹介、また、Windowsのテストインスタンスに対してアラーム

設定を行いたいと思います。



目次:

1.サービス・メトリックの確認

2.インスタンスごとのメトリックの確認

3.アラームの作成と検証

4.アラームのステータスの確認

5.ヘルス・チェックでできること

1.サービス別のメトリックの確認

OCI Webコンソールの「監視および管理」>「モニタリング」>「サービス・メトリック」へ推移し、

以下を設定することで、サービスごとのメトリックが確認できます。

・コンパートメント:任意のコンパートメントを選択

・メトリック・ネームスペース:メトリックを確認したい対象のネームスペース

メトリック・ネームスペースは利用可能なサービスのメトリック別に分かれており、以下のネームスペースの他、

NATゲートウェイやサービスゲートウェイのパケット数など、さまざまなサービスのメトリックを

確認することができます。

・oci_computeagent ※インスタンスのCPU、メモリー使用率など

・oci_blockstorage ※ブロック・ブートボリュームのスループットなど

・oci_vpn ※送受信パケット数など



また、画面のグラフにカーソルを合わせると、上位13のインスタンス名と利用量が確認できます。

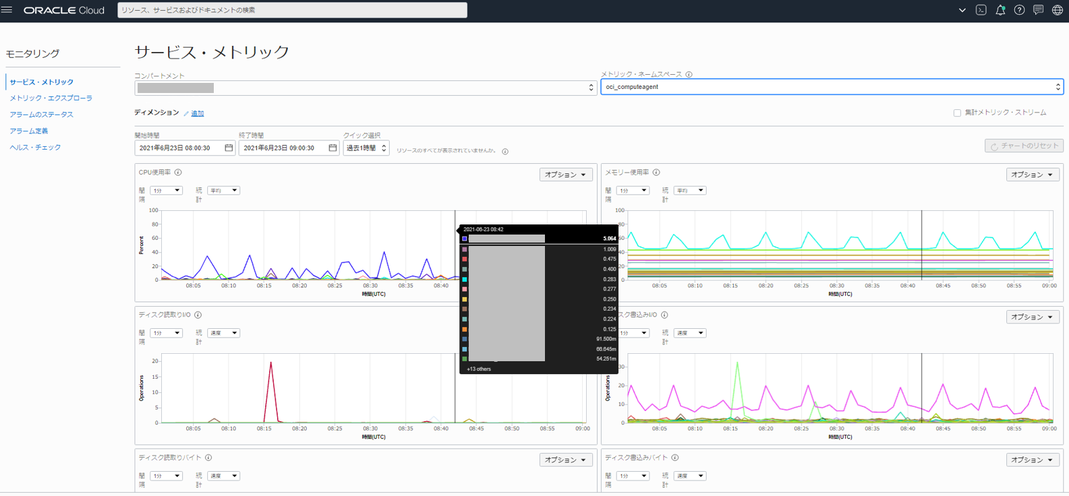

oci_computeagentを選択した際の画面例)

Tips!

モニタリング機能でメトリックを確認することができるサービスは以下です。

APIゲートウェイ、ビッグ・データ、ブロック・ストレージ、ブロックチェーン・プラットフォーム、
コンピュート(コンピュート・インスタンス・メトリック、インフラストラクチャ・ヘルス・メトリック)、
Container Engine for Kubernetes、データ・カタログ、データ統合、データベース、デジタル・アシスタント、イベント、ファイル・ストレージ、ファンクション、ヘルス・チェック、ロード・バランシング、
管理エージェント、MySQLデータベース、ネットワーキング(VNICメトリック、FastConnectメトリック、
VPN接続メトリック、サービス・ゲートウェイ・メトリック)、NoSQLデータベース・クラウド、通知、
オブジェクト・ストレージ、OS管理、ストリーミング、ボールト、WAF

参照元:OCI公式ドキュメント「モニタリングの概要」

2.インスタンスごとのメトリックの確認

OCI Webコンソールの「監視および管理」>「モニタリング」>「メトリック・エクスプローラー」からは、各サービスのコンポーネントのメトリックを、より詳細に確認することができます。

特定のインスタンスのOCIDなど、指定した条件でメトリックを確認することや、アラームを作成することも可能
です。



ここでは、指定したインスタンスの1分ごとの平均のCPU使用率を確認します。

以下の項目を入力し、画面下部の「アラームを更新」を押すと、上部にグラフとして表示されます。

・コンパートメント:任意のコンパートメント

・メトリック・ネームスペース:oci_computeagent

・メトリック名:CpuUtilization

・間隔:1m(1分) ※1m(1分)、5m(5分)、1h(1時間)、1d(1日) から選択可能

・統計:Mean(平均) ※SumやRateなども選択可能

・メトリック・ディメンション

 ・ディメンション名:resourceId

 ・ディメンション値:<監視するインスタンスのOCID>

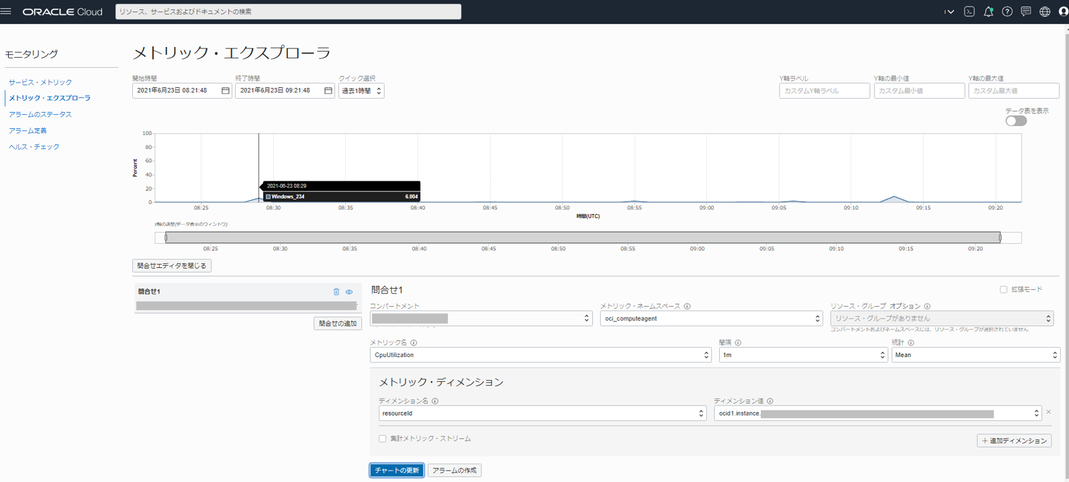

上記設定時の画面)

3.アラームの作成と検証

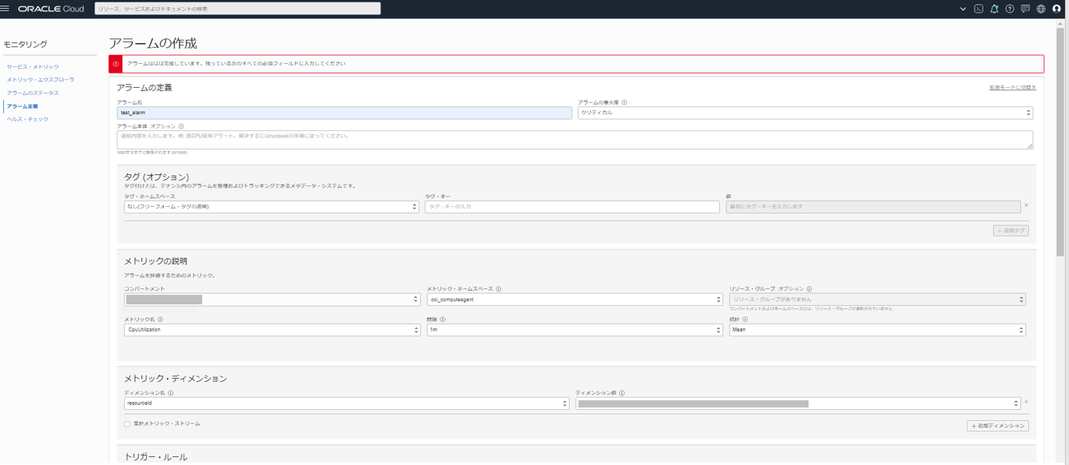

「2.インスタンスごとのメトリックの確認」で利用した、メトリック・エクスプローラーの画面下部にある、

「アラームの作成」をクリックすると、アラームの作成画面が表示されます。



ここでは、以下の項目を設定し、アラーム試験用にCPU使用率が0%以上、1分間続いた場合、アラームを発動する設定をします。



・アラーム名:test_alarm ※任意の名前(アラームメール受信時の件名になります)

・アラームの重要度:クリティカル ※クリティカル/エラー/警告/情報 から選択

・メトリックの説明、メトリック・ディメンジョン:

 メトリック・エクスプローラーで指定した値になっているため、改めて入力する必要なし

・トリガールール(アラームを発動させる条件を指定):

 CPU使用率が0%以上、1分間続いた場合、アラームを発動する設定 ※アラーム発報試験のための設定

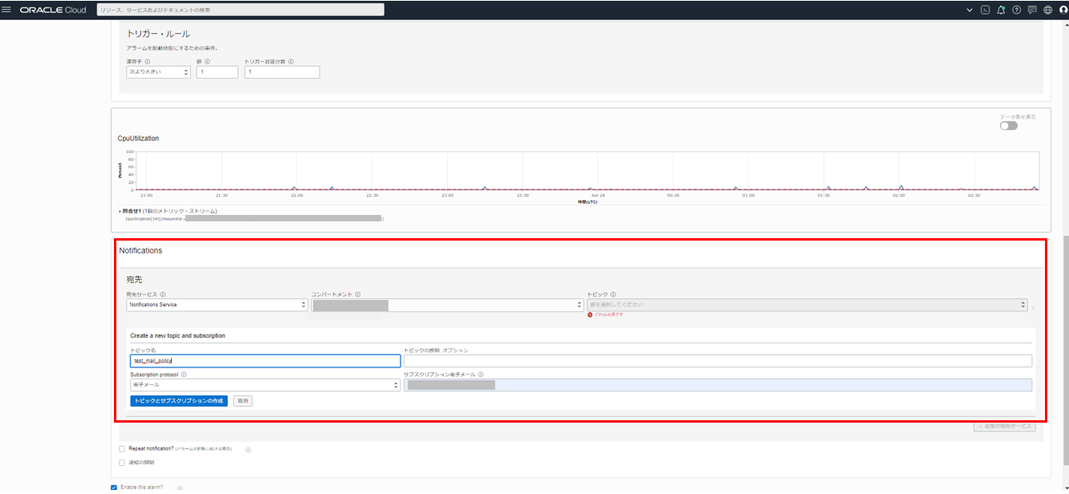

・Notifications(アラームの通知方法の設定):

画面下部右側の「トピックの作成」をクリックすると、通知方法を作成することができます。

通知方法は、電子メール、Slack、SMSなどがありますが、今回は電子メールを選択し、設定します。

Tips!

トピックの作成後、アラームを通知する電子メールに、オラクルから確認のメールが届きます。

メール内の「Confirm subscription」をクリックすると、以下の画面が表示され、アラームメールが届くようになります。

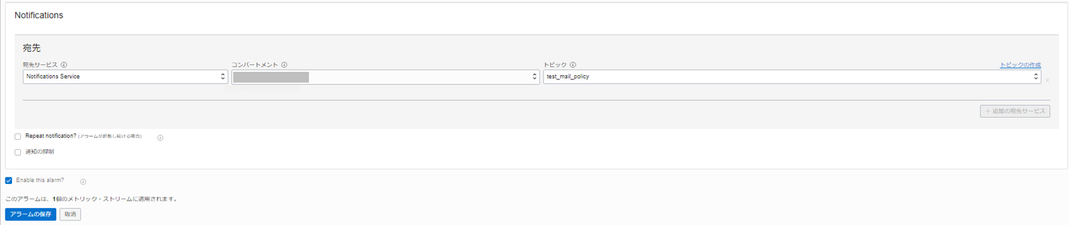

設定後、「アラームの保存」をクリックし、保存します。



以上で、アラームの設定が完了です。

今回の検証では、CPU使用率が0%以上になった場合にアラームメールを送信するように設定しているため、

設定後すぐに以下のメールを受信しました。

4.アラームのステータスの確認

発報されているアラームは「監視および管理」>「モニタリング」>「アラームのステータス」から確認することができます。

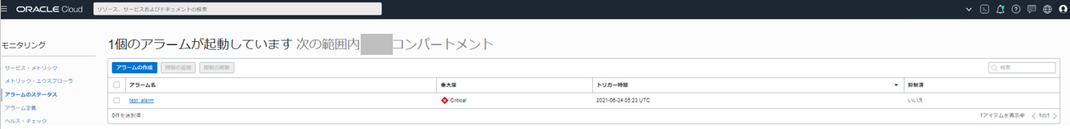

アラームが発火しているときは以下のように表示されます。

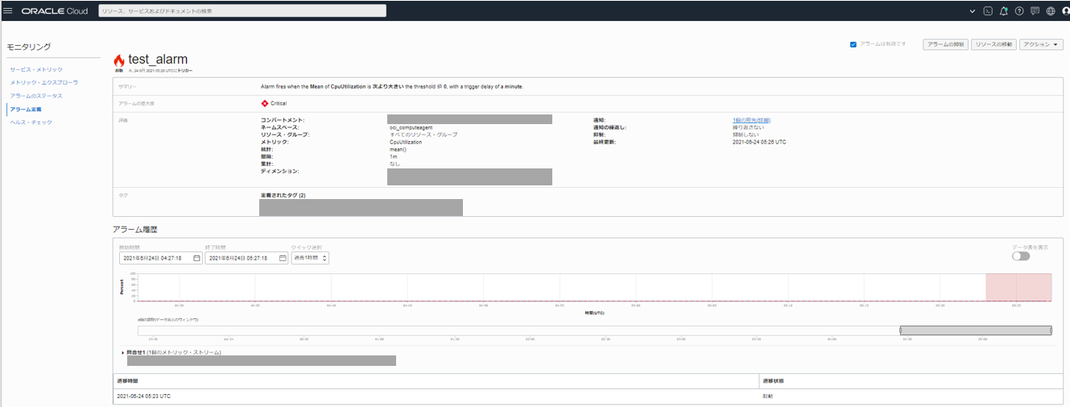

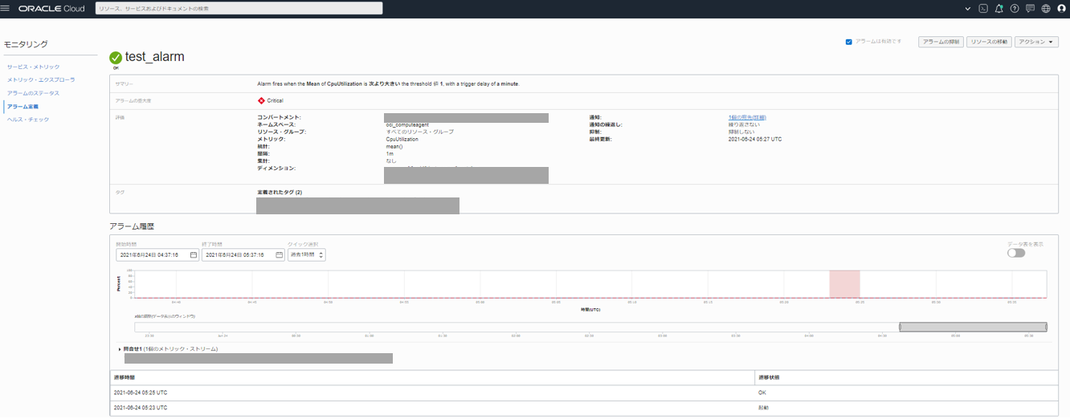

アラーム名をクリックすると、アラームの詳細が確認できます。アラームが発報されているときはのマークが

アラーム名の横に表示されます。



正常時にはのマークがアラーム名の横に表示されます。

5.ヘルス・チェックでできること

パブリックIPアドレスを持つ端末に対して、ping、もしくはhttp(s)アクセスでヘルスチェックを実施することができます。ヘルスチェック元は「バンテージ・ポイント」で設定することができ、AWS、Azure、GCPの各種ロケーション

から選択することが可能です。

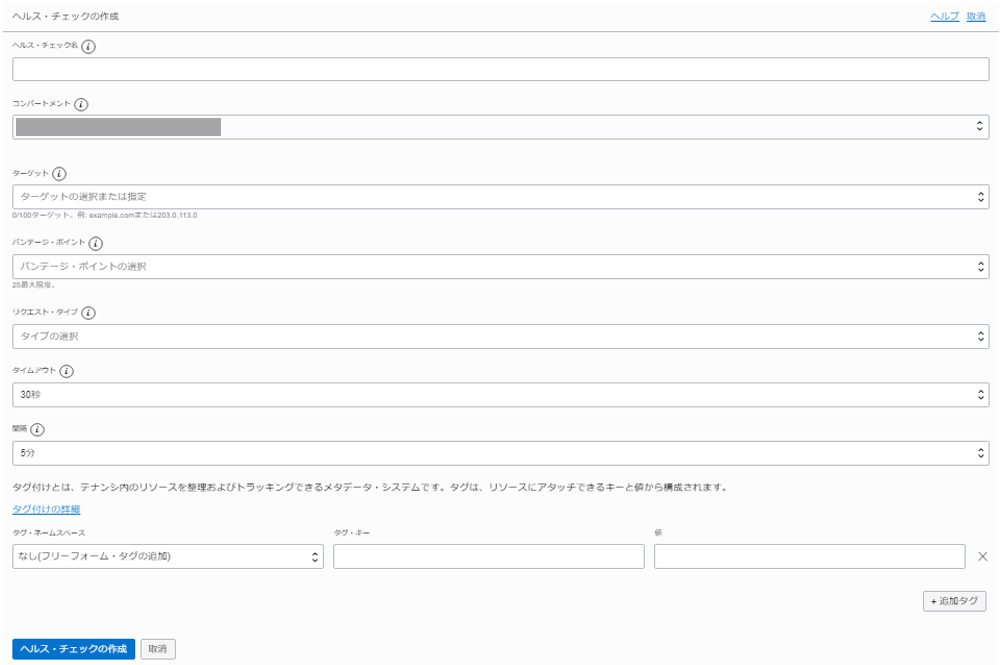

また、ヘルスチェックで設定可能な具体的な項目は以下です。

・ヘルス・チェック名:※任意の名前

・コンパートメント:ヘルス・チェックのターゲットとするインスタンスがあるコンパートメントを選択

・ターゲット:パブリックIPアドレスを持つ端末を選択

・バンテージ・ポイント:AWS、Azure、GCPの各ロケーションを指定

 選択可能なバンテージ・ポイント例)

 AWS Asia Pacific Sounth1、Azure Asia Pacific(Tokyo) など

・リクエスト・タイプ:ping、もしくはhttpから選択

 ※httpを選択した場合

  ・プロトコルでhttpsが選択可能

  ・モニターするパス、HTTPメソッド(HEAD/GET)を指定

・タイムアウト:タイムアウトする秒数を指定

・間隔:ヘルス・チェックの間隔を指定

まとめ

今回はメトリックのモニタリング機能についてまとめました。

インスタンスごとだけではなく、サービス単位で監視が可能であり、また、アラームにタグ付けをすることも可能なため、一つのWebAppで利用している複数のサービスを一括で監視することもでき、便利だと思いました。



 最後までお読みいただき、ありがとうございました。🙇
